반도체인공업 제품 소개_ 표준 컨베이어 체인 / 스프로켓

컨베이어 체인은 각종 산업의 자동화를 목적으로 설비에 사용되고 있으며, 사용자가 원하는 목적으로, 사용되어 지는 장소의 조건에 최적합 하도록 설계, 제작되어 집니다. 표준 컨베이어체인의 분류는 크게 사용 롤러의 형식, 어텟치먼트의 형식에 의해 나눠집니다.

​

롤러의 분류

• 각종 산업 자동화 설비에 널리 사용되고 있습니다.
• 사용 조건에 따라 어텟치먼트 부착이 가능합니다.
• 사용자의 요건에 따라 어텟치먼트의 거리 조절 가능합니다.
• 롤러의 형식에 따라 S,M,N,F,R 형 표준 타입으로 구분됩니다

종류	사진	설명
S,M타입		롤러 직경이 링크 플레이트 폭보다 작습니다. 스프로켓치형과 체인의 부시보호를 목적으로 하는 버컷 엘리베이터용으로 주로 사용됩니다.
R 타입		롤러의 직경이 링크 플레이트 폭보다 큽니다. 컨베이어 체인 중 가장 기본적인 형식입니다. 보통 소형, 중형의 수평 또는 경사 컨베이어에 사용됩니다.
F 타입		R형 롤러에 후렌지를 붙여서 레일 단면을 가이드로 운행합니다. 주로 대형의 수평 또는 경사 컨베이어에 사용됩니다.
BUSHED타입		롤러 역활을 부시가 하는 타입입니다. 트롤리 컨베이어 등과 같이 체인은 다만 장력 전달역활만 하고 중량에 따르는 하중은 별도의 롤러를 부착하여 운반하도록 설계된 컨베이어에 주로 사용됩니다.
BEARING 타입		R또는 F-TYPE에 베어링을 취부한 것으로 롤러의 회전마찰이 적어 체인의 구동손실이 적고, 일반롤러에 비해 허용부하가 높습니다.

​

​

어텟치먼트별 분류

컨베이어체인 어텟치먼트의 형식은 사용조건에 맞게 선택이 가능하며 배열 또한 선정이 가능합니다. 기본 형식 외에도 자동화 환경에 최적합하도록 설계가 가능하므로 당사에 문의 바랍니다 ( 031-984-4435)

​

• 각종 산업 자동화 설비에 널리 사용되고 있음.
• 사용 조건에 따라 어텟치먼트 부착이 가능
• 사용자의 요건에 따라 어텟치먼트의 거리 조절 가능
• 롤러의 형식에 따라 구분 되고 또 어텟치먼트 형상에 따라 구분됩 (A,K,SA, SK, G2, G4등)

​

종류	사진	설명
A타입		체인의 한쪽으로 취부물을 체결 할 수 있는 날개가 붙어 있는 형식입니다. 취부물을 체결할 수 있는 볼트 구멍 수에 따라 A1,A2,A3로 칭합니다.
K타입		체인의 양쪽으로 취부물을 체결할 수 있는 날개가 붙어 있는 형식입니다. 취부물을 체결할 수 있는 볼트 구멍 수에 따라 K1, K2로 칭합니다.
SA, SK타입		운반물 조건에 따라 어텟치먼트를 수직으로 하여 설계된 형식입니다.
G티입		한쪽 또는 양쪽 링크 플레이트에 취부물을 체결할 수 있는 형식입니다. 볼트 구멍이 뚫린 형식으로 구멍 수에 따라 G2,G4형식으로 칭합니다.
용접 타입 (ANGLE)		표준컨베이어체인 본체 (PLATE)에 ANGLE을 용접하여 사용합니다.

​

표준 스프로켓

표준 스프로켓

컨베이어 체인의 구동은 모터로 부터 전달된 동력을 스프로켓이 컨베이어 체인의 본체에 전달함으로써 움직이는 구조를 가지고 있기 때문에 스프로켓의 형식, 치형, 재질, 잇수, 경도 등의 선정은 컨베이어 체인의 수명과 직접적인 관계를 가집니다.

스프로켓의 종류는 BOSS(HUB)의 형식에 의해 나눠지는데 A형, B형, BW형, CW형으로 구성됩니다.

자세항 사항은 문의 바랍니다 (031-984-4435)

BOSS (HUB)타입	사진	도면

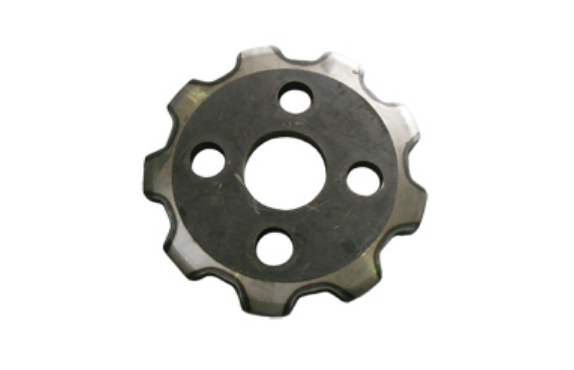

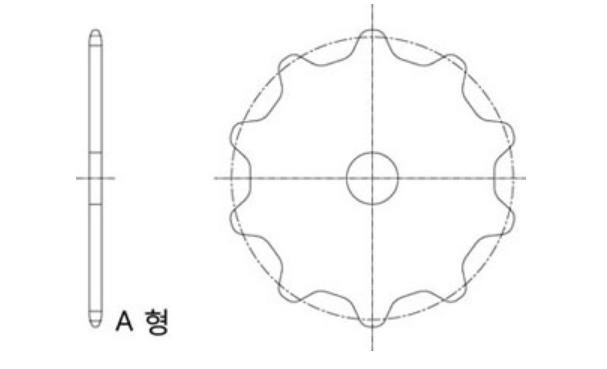

A형

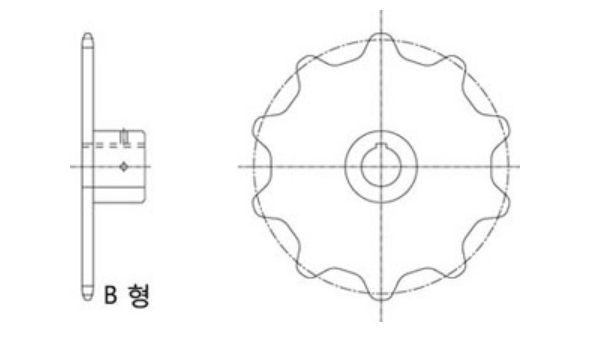

B형
BW형
CW형

​

​

​

평균 파단강도 단위 (Kgf)

BD형 시리즈	탄소강	탄소강HT	합금강	스텐레스 400HT	스텐레스 300
BD03000	3,000	4,600	7,100	5,500	3,400
BD05000	7,000	11,000	14,500	11,000	7,000
BD204	8,000	11,000	14,500	12,500	7,000
BD450	8,000	11,000	14,500	12,500	7,000
BD08000	8,000	11,000	14,500	12,500	7,000
BD650	8,000	11,000	14,500	14,500	7,000
BD10000	11,500	17,500	23,000	19,000	11,000
BD214	13,000	20,000	24,500	19,000	12,500
BD205	13,000	20,000	24,500	19,000	12,500
BD6205	19,000	23,500	28,500	25,000	13,500
BD12000	19,000	23,500	28,500	25,000	13,500
BD17000	25,000	32,000	39,500	36,500	19,000
BD212	25,000	32,000	39,500	36,500	19,000
BD26000	32,000	46,000	53,000	47,000	25,500
BD36000	48,500	60,000	69,500	​	​
BD52000	54,000	83,000	105,000	​	​
BD60000	62,000	95,000	106,000	​	​
BD90000	95,000	140,000	166,000	​	​
BD120000	113,000	169,000	225,000	​	​

​

​https://www.bandochain.com/52/write

반도체인공업(주)는 현장에 최적화된 컨베이어 솔루션을 제공하기 위해 지속적인 기술개발과 품질 개선에 힘쓰고 있습니다. 제품에 대한 문의나 상담이 필요하시면 언제든지 연락 주시기 바랍니다. 감사합니다. (TEL.031-984-4435)​

​
