반도체인공업 제품소개 _ 특수 컨베이어체인

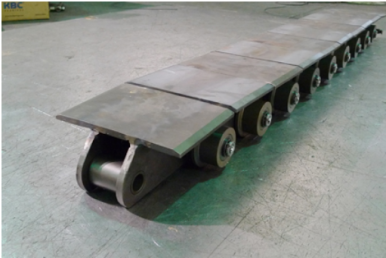

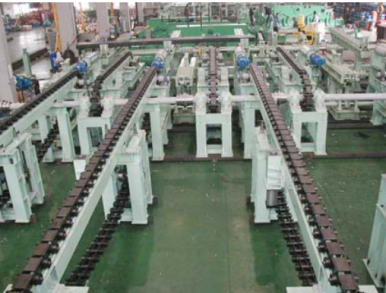

1. BDD형 직접 운반용 컨베이어체인



용도 :

제철소, 자동차 산업

​

적용 산업 :

제철소, 자동차 산업

​

특징 :

긴 줄은 공, 제작 베어링 삽입 사용

체인에 직접 운반물을 싣고 이송

​

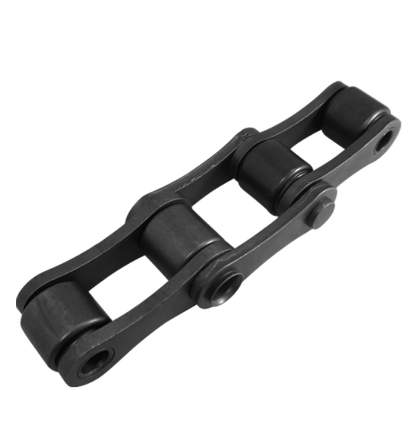

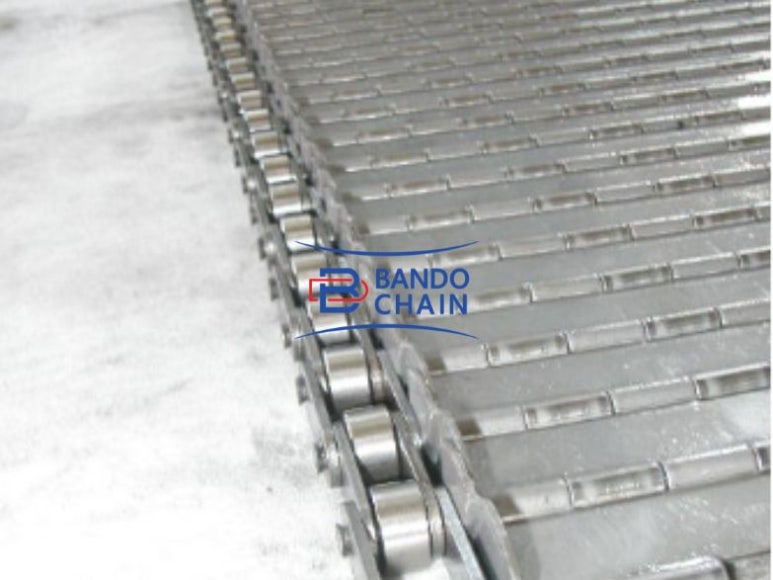

2. BAR 취부 컨베이어체인



용도 :

메쉬, 네트, 힌지식 체인

​

적용산업 :

단조설비, 환경설비 등

​

특징 :

네트, 힌지 에어프런, 버켓 등의 취부/제거가 용이

구조가 단순하여 관리가 쉬움

종류	사진
바 (BAR) 취부 컨베이어체인	​ ​



​

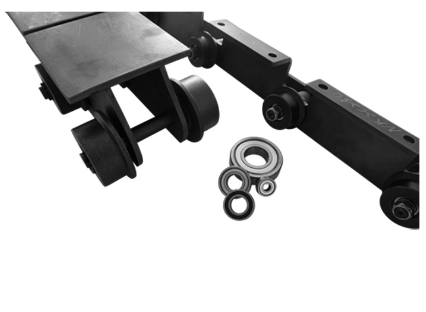

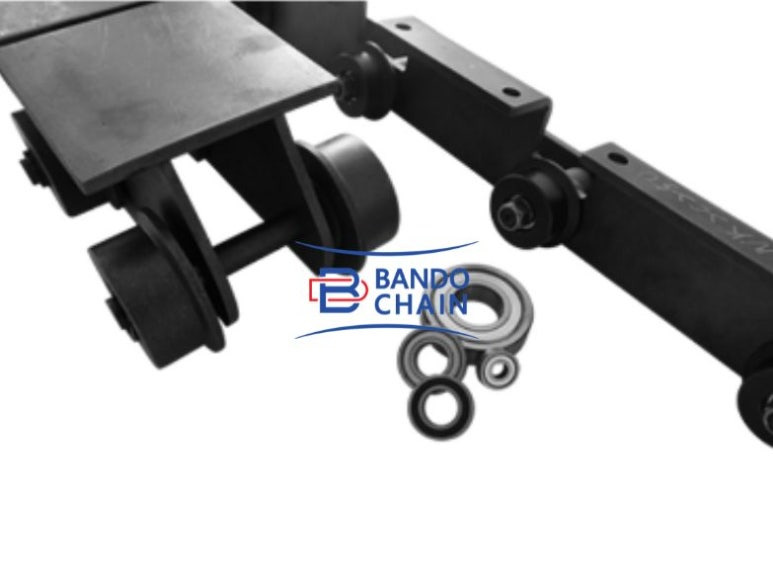

3. 베어링 롤러 체인

용도 :

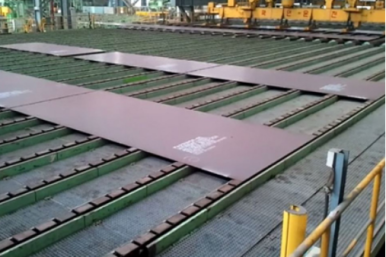

자동차 차체, 제철소 후판 등 운반

​

적용산업 :

자동차 산업, 제철소

​

특징 :

베어링을 삽입하여 회전마찰을 최소화하여 구동손실방지

다양한 베어링 선정가능

종류	사진 / TYPE	설명
볼베어링 타입 체인	​ ​	롤러에 볼베어링을 취부한 형식의 체인입니다. 롤러의 회전마찰이 적어 체인의 구동 손실이 적습니다.
니들 (NEEDLE) 베어링 타입		롤러와 부쉬사이에 니들을 취부한 형식의 체인입니다. 롤러의 회전 마찰이 적고 롤러의 허용하중이 높습니다. R-ROLLER 또는 F-ROLLER의 형식으로 사용됩니다.

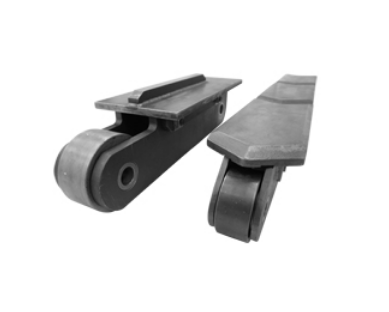

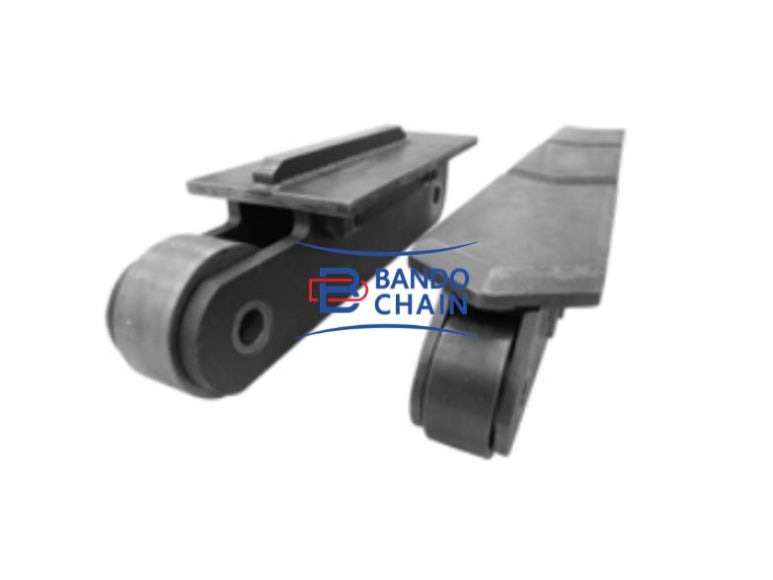

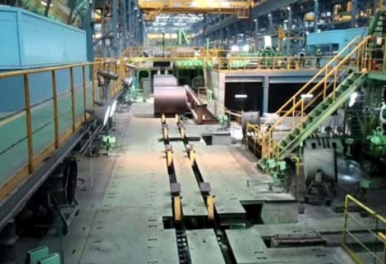

4. 저마찰/초중량물용 컨베이어체인



용도 :

코일, 슬랍, 컨테이너 등 초중량물 운반

​

적용산업 :

제철소

​

특징:

맞춤형 특수 제작 베어링을 삽입하여 구동손실방지

부피가 크고 초중량물을 직접 운반



종류	사진	설명
저마찰, 초중량물용 컨베이어 체인	​ ​	부피가 크고, 무거운 중량물을 직접 운반합니다. 맞춤형 특수 제작 베어링을 사용하여 마찰력을 최소화한 체인입니다.

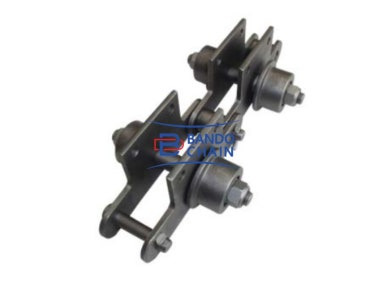

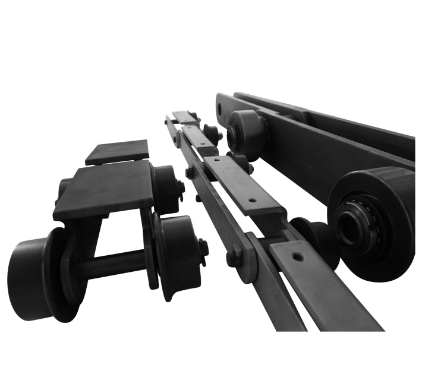

5. 사이드 롤러 체인



용도 :

자동차 차체, SLAT활용 운반 등

​

적용산업 :

자동차 산업, 제철소 등

​

특징 :

어텟치먼트를 부착할 때, S롤러에 하중 지지가 곤란할 때 사용

라인이 길어 서징현상이 우려될 때 베어링을 삽입하여 사용

​

종류	사진
사이드롤러 체인	​ ​

​

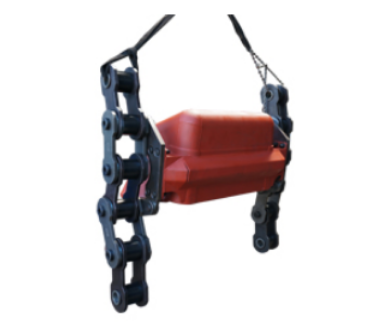

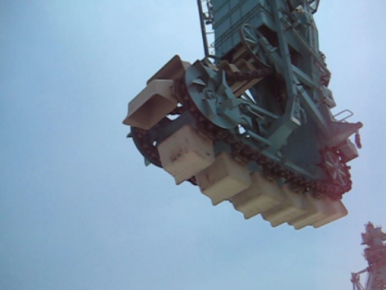

6. 연속하역 컨베이어 체인



​

용도 :

석탄, 철광석 등 광물 하역

​

적용산업 :

제철소, 발전소 등

​

특징 :

수직운동 및 고속운전에 특화된 우수한 내구성

연속하역의 하역량을 극대화 시킬 수 있음

​

종류	사진
연속하역 컨베이어체인 (CSU)

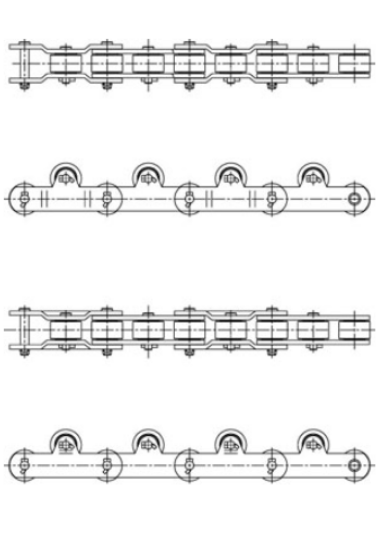

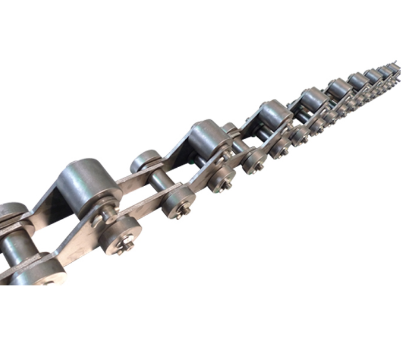

7. 탑 롤러 체인

​



용도 :

팔레트, 금형 등 운반

​

적용산업 :

자동차 산업 등

​

특징 :

체인은 계속 운전되고 운반물만 정치가 필요한 라인에 적합

운반물을 싣거나 내릴 때 충격을 줄이고자 하는 라인에 적합

​

종류	도면	설명

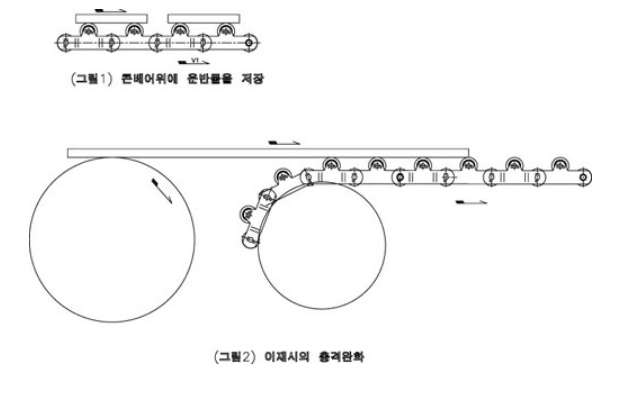

탑 롤러 체인		컨베이어 위에 운반물을 저장 운반물 이송 시의 충격 완화.

​

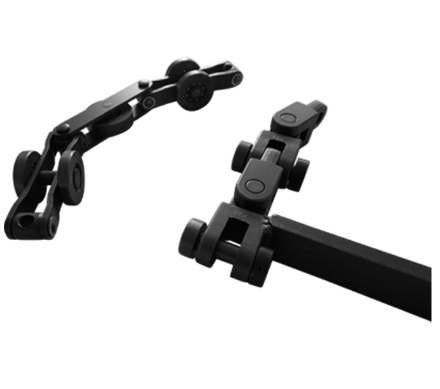

8. 커브/다관절 체인



용도 :

도축라인, 제철 소결라인, 다리 보수라인

​

적용산업 :

다양한 산업군에 적용

​

특징 :

공간이 협소하여 상하좌우의 굴곡이 필요한 경우

상하운동 구조를 가지면서 좌우로의 곡선운동이 필요한 경우

​

​

종류	사진	설명

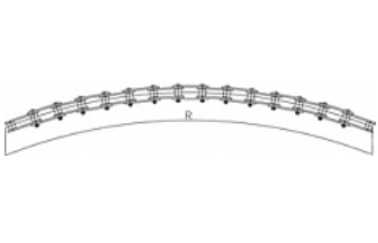

커브체인		컨베이어체인의 사용조건에 따라 직선운동에서 상하의 굴곡이 아닌 좌우로의 곡선운동이 필요한 경우에 커브체인을 사용합니다. 요구되는 R반경을 계산하여 PIN, LINK, BUSH LINK사이의 공차를 이용하거나, BUSH의 내경을 타원 가공하여 사용합니다.
다관절 체인		롤러와 부쉬사이에 니들을 취부한 형식의 체인입니다. 롤러의 회전 마찰이 적고, 롤러의 허용하중이 높습니다. R-ROLLER 또는 F-ROLLER의 형식으로 사용됩니다.

​

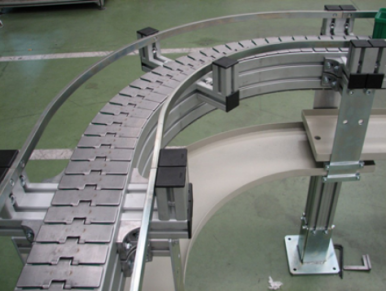

9. 슬라트 밴드 / 크래쎈트 체인



용도 :

병이나 통조림의 세정, 살균라인

​

적용산업 :

식품, 약품공업

​

특징 :

세병기 라인 및 회전초밥 라인에 주로 사용

롤러의 회전 마찰이 적고, 롤러의 허용하중이 높음

​

​

종류	사진	설명
슬라트 밴드 체인	​ ​	PIN과 힌지(HINGE)타입의 롤러로 구성된 간단한 구조의 컨베이어체인입니다. 식품공업, 약품공업 등에 있어서 병이나 통조림의 충진, 세정, 살균작업에 널리 사용됩니다.
크래쎈트 (초승달) 체인	​ ​	롤러와 부쉬사이에 니들을 취부한 형식의 체인입니다. 롤러의 회전마찰이 적고, 롤러의 허용하중이 높습니다. R-ROLLER 또는 F-ROLLER의 형식으로 사용됩니다.

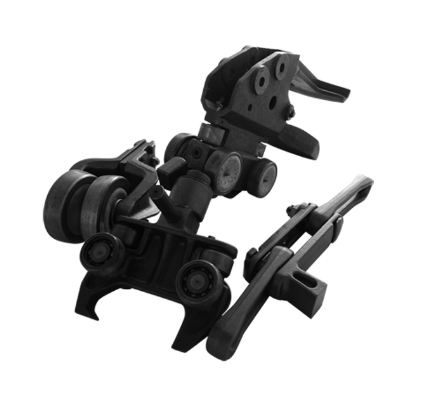

10. 트롤리 컨베이어 체인



용도 :

선재 및 자동차 차체 운반

​

적용산업 :

자동차 산업, 제철소 등

​

특징 :

천장 등의 공간을 활용하므로 공간 효율성이 좋음

구조가 단손하여 관리가 쉬움

​

​

종류	사진	설명
트롤리 컨베이어체인		생산을 연속화 시키고, 공정을 단축 시켜줍니다. 중량품 제품운반에 경제적입니다. 체인이 노출되기 떄문에 점검, 보수, 급유가 용이합니다. 공간을 전부 이용하므로 자유자재 운반이 가능합니다.





11. BD SP MIPOX

용도:

APRON 타입으로 운반

​

적용산업 :

제철소, 발전소등

​

특징 :

APRON 표면에 MIPOX처리하여 내마모, 강도,

내부식성을 극대화

MIPOX 처리 시 변형 발생이 없어 생산 리스크 최소화

종류	도면	설명

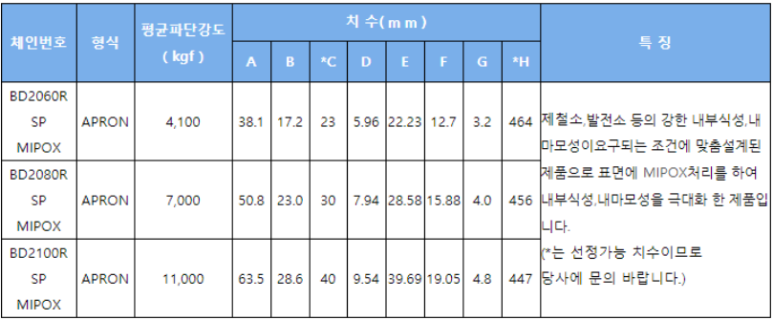

BD SP MIPOX 체인

​

12. BDP 200M KL SP

​



용도 :

더스트 운반

​

적용산업 :

제철소, 발전소 등

​

특징 :

특수 방청처리로 이송물의 고착을 방지

분진환경에 최적화되어 수명연장 실현

​

종류	도면

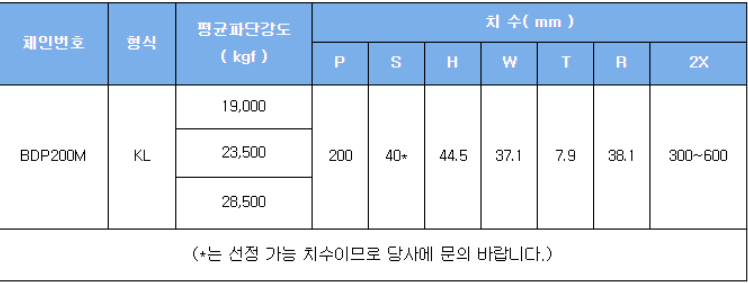

BDP200M

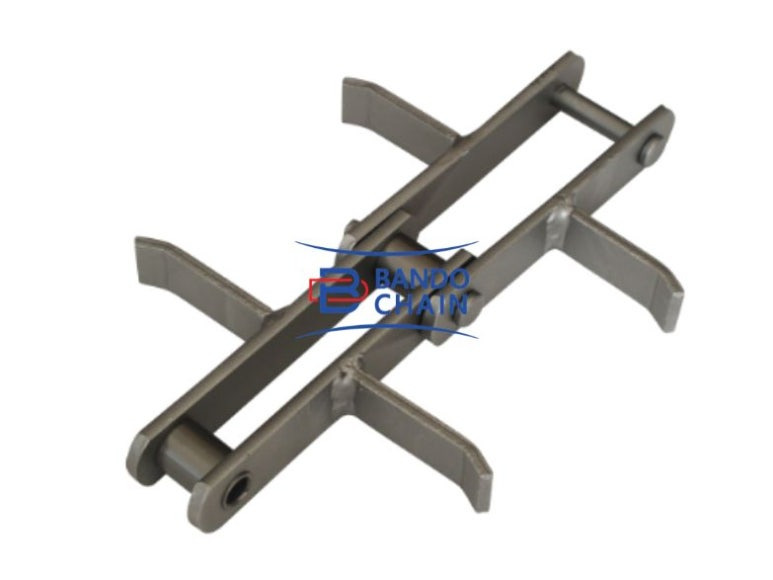

13. BDP125R AG2 SP





용도 :

더스트 운반

​

적용산업 :

제철소, 발전소

​

특징 :

PIN, BUSH 표면 특수 코팅으로 이송물 고착방지

분진환경에 최적화되어 수명연장 실현

​

​

​

​

반도체인공업(주)는 현장에 최적화된 컨베이어 솔루션을 제공하기 위해 지속적인 기술개발과 품질 개선에 힘쓰고 있습니다. 제품에 대한 문의나 상담이 필요하시면 언제든지 연락 주시기 바랍니다.

감사합니다.

​
